西尾市 H様邸 太陽光発電システム設置工事 事例
 | 最近電気代が高く、これから子供も大きくなってさらに電気代が上がると思うので、太陽光発電を設置したい。（H様より） |
|---|
 |
 |
施工事例データ
|
| ||||
|
| ||||
|
|
|
 | 太陽光発電システムを設置をご検討ということで、メーカーはハンファジャパン(Ｑセルズ)製の6.0kwシステムでﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅ5.5kwをご提案させて頂きました。 |
|---|
 |
 |  |  |
| 施工前の建物全景です。屋根は南を向いており好条件です。 | 施工前の屋根(南面)の様子です。 | 外壁に屋外用ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅを取付け予定です。お風呂天井裏より配線予定です。 |
 | ||
| 施工前の分電盤廻りの様子です。太陽光ﾌﾞﾚｰｶｰと発電ﾓﾆﾀｰ用の送信ﾕﾆｯﾄを取付け予定です。 |
 |
 |  |  |
| 太陽光ﾊﾟﾈﾙ架台の支持金具を取付る為に瓦を捲り中です。 | 支持金具取付のﾋﾞｽを打つ箇所に防水ﾃｰﾌﾟを貼りました。 | 支持金具を固定する固定台を取付ました。屋根躯体垂木2本にそれぞれﾋﾞｽ2本固定をしています。 |
 |  |  |
| 架台ﾗｯｸを乗せる為の支持金具となります。 | 全ての支持金具取付が完了しました。 | 支持金具の上にｱﾙﾐ製のﾗｯｸを取付し、軒先ｶﾊﾞｰ、配線、ｱｰｽ線等も取付ました。 |
 |
 |  |

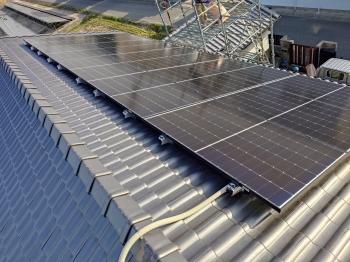

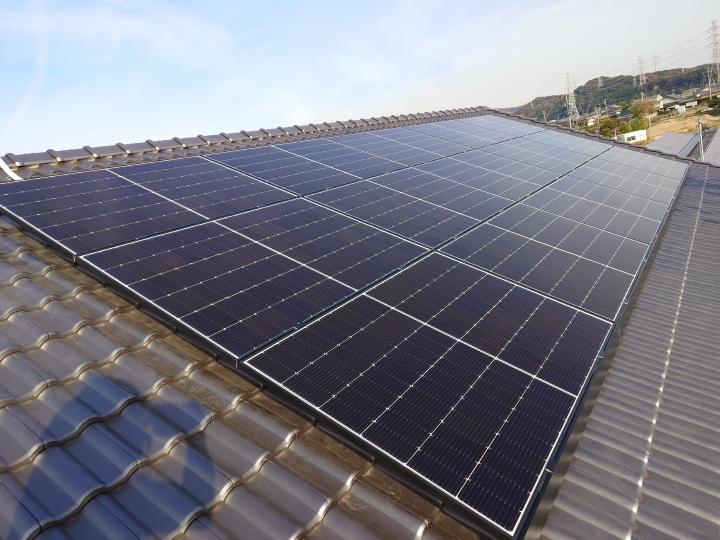

| 太陽光ﾊﾟﾈﾙ設置完了しました。 | 太陽光ﾊﾟﾈﾙからのｹｰﾌﾞﾙをPFD管(2重菅)に入れ、ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅへ入線しています。 PFD管は屋根瓦へしっかりと固定をしています。 |
 | |

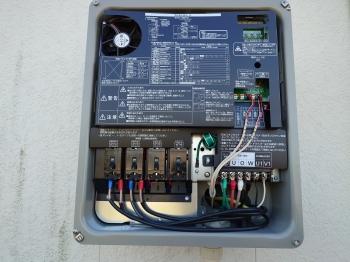

| 屋外用ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅ取付(結線)完了しました。入線箇所には小動物が浸入しないようにﾊﾟﾃにて塞いでいます。 |
