豊明市 K様邸 太陽光発電システム設置工事 事例
 | 最近、電気代が高くなっていて少しでも経済的に楽になるのなら太陽光を設置たい。（Ｋ様より） |
|---|
 |
 |
施工事例データ
|
| ||||
|
| ||||
|
|
|
 | 屋根材は立平板金で専用のﾗｯｸﾚｽ金具を使用し、ﾊﾝﾌｧｼﾞｬﾊﾟﾝ(Qｾﾙｽﾞ)製の太陽光発電ｼｽﾃﾑをご提案させて頂きました。 |
|---|
 |
 |  |  |
| 設置前の屋根状況です。屋根材は立平板金です。 | 屋外用ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅ取付予定の外壁です。風呂天井裏の位置に取付をし、室内配線を予定しています。 | 風呂扉上部に分電盤がある為、太陽光関係の機器は全てこの辺りに隠蔽配線が可能です。 |
 |
 |  |  |
| 太陽光ﾊﾟﾈﾙを乗せる金具を立平板金に取付けました。屋根材に穴を空けずに施工可能です。 | 全ての金具取付完了しました。耐久性の強いｱﾙﾐ製です。 | 太陽光ﾊﾟﾈﾙ間(横方向)にｱｰｽ線を取付けました。縦方向は金具にてｱｰｽがとれます。 |
 |  | |
| 外壁にﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅを取付け、配線を行いました。 | ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅの結線が完了しました。入線箇所は虫や小動物が浸入しないようにﾊﾟﾃ等で塞いでいます。 |
 |
 |  |

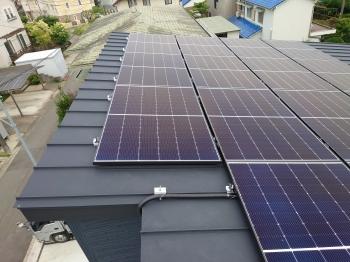

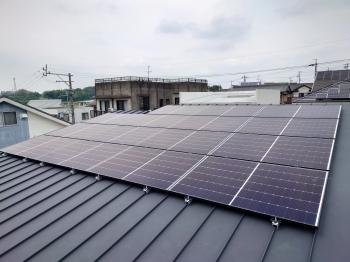

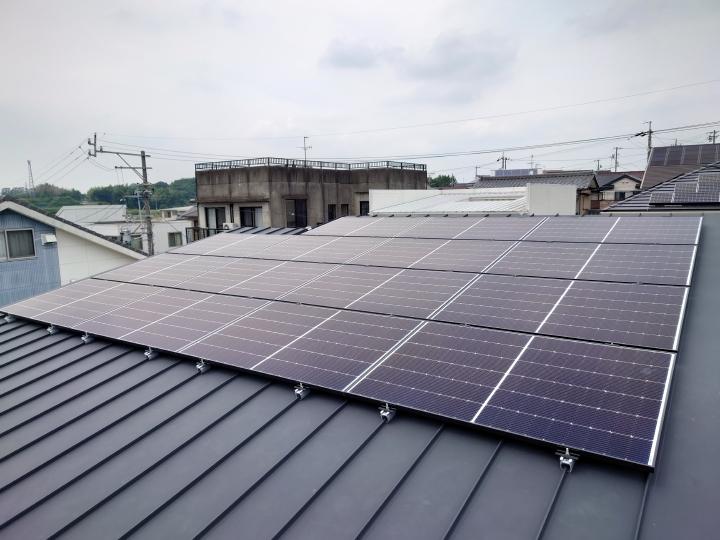

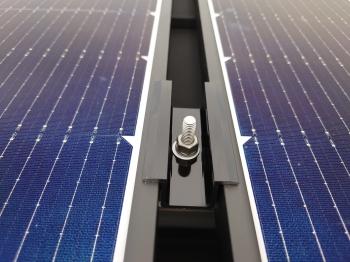

| 太陽光ﾊﾟﾈﾙの設置が完了しました。 | 太陽光ﾊﾟﾈﾙはｱﾙﾐ製の金具で押さえ、ｽﾃﾝﾚｽ製のﾎﾞﾙﾄにて締め付けています。 |
 |  |

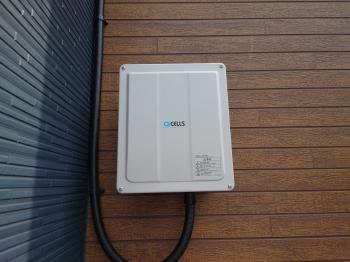

| 太陽光ﾊﾟﾈﾙからの配線を外壁沿いに下ろしています。屋根･外壁色に合わせて黒色の配管を使用しました。 | 外壁に屋外用ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅを取付け完了しました。 |
