西尾市 Y社様 太陽光発電(9.9kwシステム)設置工事 事例
 | 節税・電気代抑制と為に、会社屋根の上に太陽光パネルを設置したい。（Y社様より） |
|---|
 |
 |
施工事例データ
|
| ||||
|
| ||||
|
|
|
 | 屋根の上には、エアコン室外機があり影を避けた配置、塗装部屋からの換気扇がある為、太陽光パネルへ塗料がかからないようにパネル配置設計を行いました。 |
|---|
 |
 |  |  |
| 設置前の屋根の様子です。折半屋根です。ｴｱｺﾝの室外機があります。 | 屋根上に、塗装部屋からの換気扇があります。 | ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅーや各機器を取付予定位置です。 |
 |
 |  |  |
| 架台金具を取り付ける為に、折半に穴を空けました。 | 架台金具をﾙｰﾌﾎﾞﾙﾄにて固定をし取付ました。水上側にはｺｰｷﾝｸﾞをし雨仕舞を行いました。 | 架台金具の取付が完了しました。 |
 |  |  |
| ｹｰﾌﾞﾙを先行配線をし、太陽光ﾊﾟﾈﾙを設置中です。 | 太陽光ﾊﾟﾈﾙにｱｰｽ線を取付て万が一の漏電や雷に備えます。 | 太陽光用ﾌﾞﾚｰｶｰBOXを取付ました。配線を入線しました。 |
 |  |  |
| 太陽光ﾌﾞﾚｰｶｰBOX内の結線完了です。 | ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅー2台を取付ました。配線を入線しました。 | ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅー2台の結線完了です。 |
 |  | |
| 屋根上の太陽光ﾊﾟﾈﾙからのｹｰﾌﾞﾙを室内へ入線する為のBOXを取付ました。入線部は小動物等の侵入を防ぐ為にﾊﾟﾃにて埋めています。 | 発電量を表示するｶﾗｰﾓﾆﾀｰへ無線で電波を飛ばす送信ﾕﾆｯﾄを取付中です。 |
 |
 |  |

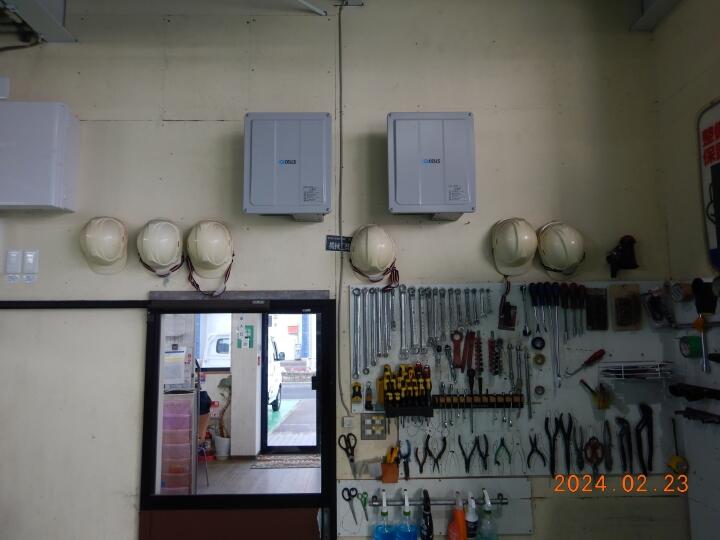

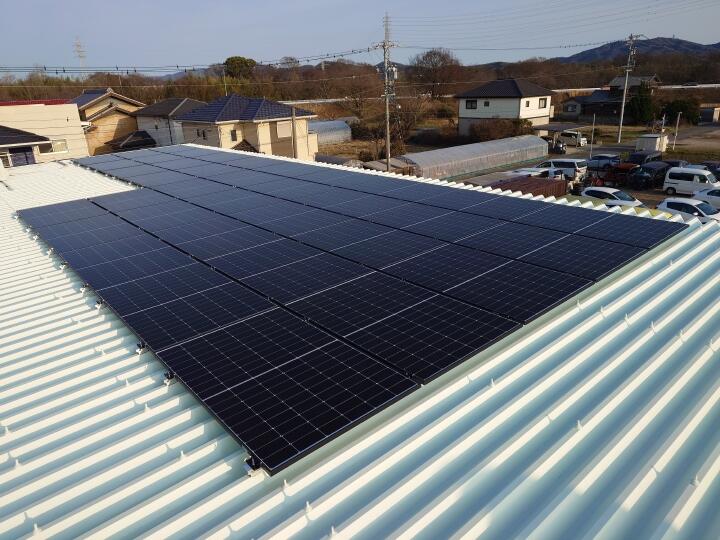

| 太陽光ﾊﾟﾈﾙ(415W)37枚の設置が完了しました。 | ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅー(5.5㎾･4.4㎾)の設置が完了しました。 |
 |  |

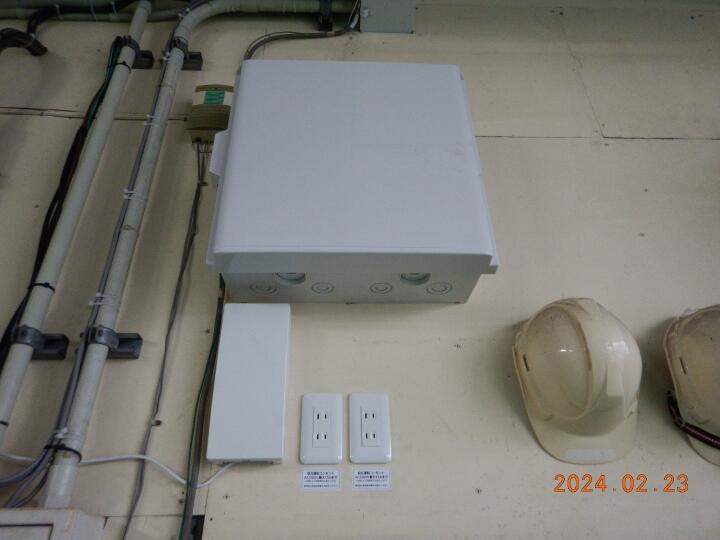

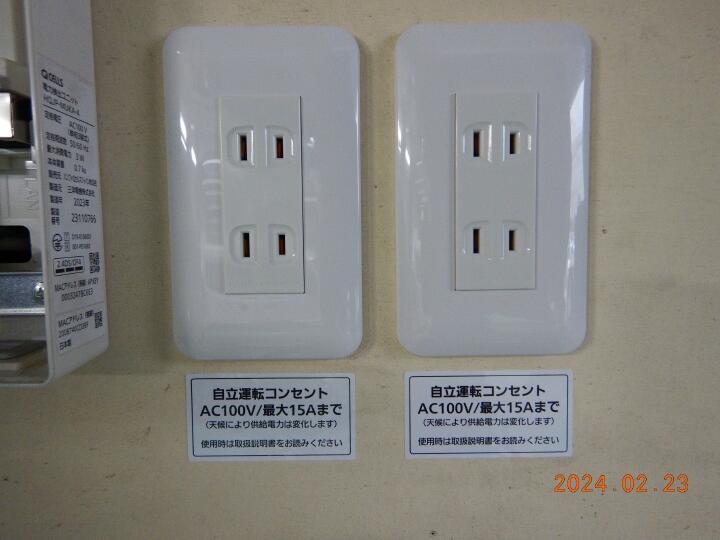

| ﾌﾞﾚｰｶｰBOXの取付が完了しました。 | 各ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅー1台ごとに非常用ｺﾝｾﾝﾄを設置しました。停電時(発電時)には最大15Aまで電気が使用出来ます。 |
