碧南市 I様邸 太陽光発電システム設置工事(6.39㎾システム) 事例
 | 昼間に電気代をあまり気にしないでエアコン等を使いたいので、少しでも太陽光発電システムを設置して電気を賄いたい。（Ｉ様より） |
|---|
 |
 |
施工事例データ
|
| ||||
|
| ||||
|
|
|
 | ●● |
|---|
 |
 | ||

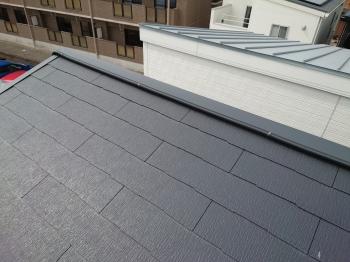

| 設置前の屋根上の様子です。屋根材はカラーベスト(コロニアル)です。 |
 |
 |  |  |
| 架台金具の位置を墨打ちをし、金具ﾋﾞｽ位置に下穴をあけ、防水の為にｺｰｷﾝｸﾞを塗布しました。 | 架台金具を指定のビス４本にて取付をしました。 | 架台金具は防水の為に、専用コーキングを塗布しました。 |
 |  | |
| 全ての架台金具取付完了です。 | 漏電や落雷があった時の為に、金具1箇所からアースをとっています。各パネル間はアース金具を取付けています。 |
 |
 |  |

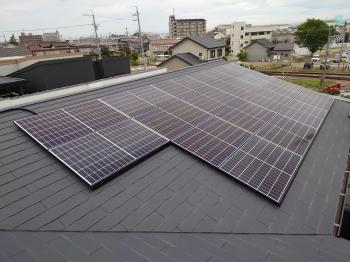

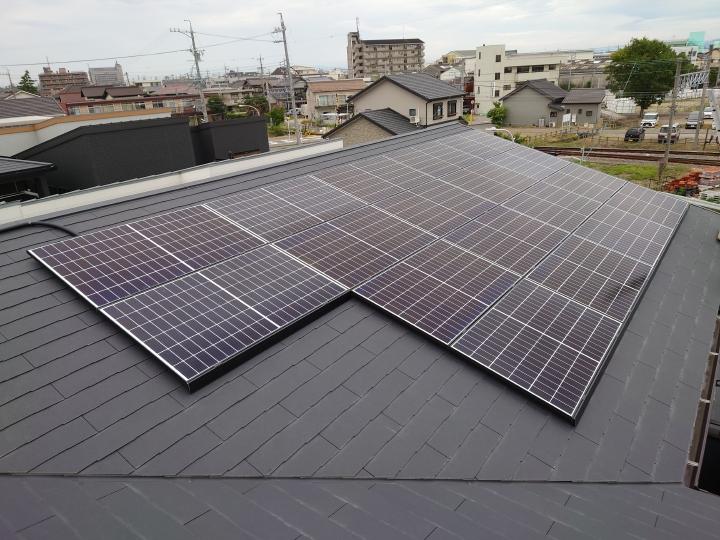

| 太陽光パネル18枚設置完了しました。 | 屋根上の太陽光パネルからパワーコンディショナへケーブルをＰＦＤ管(2重菅)に入れ配線をしています。その際、風等で動かないように棟包み板金に固定をしました。 |
 |  |

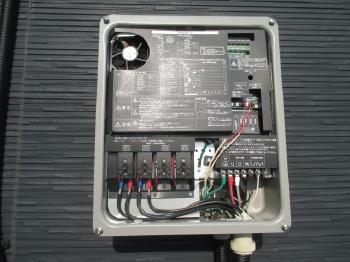

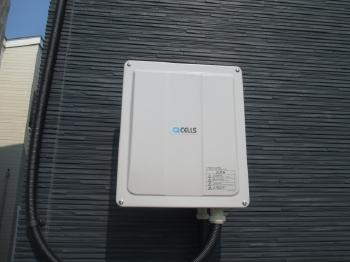

| 屋外用パワーコンディショナ取付。配線完了しました。端子部の締め付け不良により火災事例が多い箇所ですので、しっかりと増し締め確認をしています。 | 屋外用パワーコンディショナ取付完了しました。ＰＦＤ管は外壁の色に合わせて黒色を使用しました。 |
 |  |

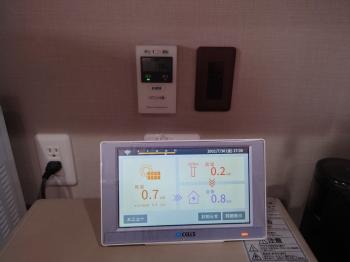

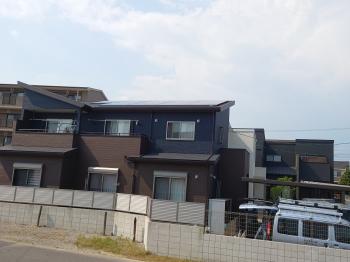

| 発電カラーモニターの設定及び設置完了しました。発電状況・消費表示は正常です。 | 設置後の建物全景です。太陽光パネルはほぼ真南を向いていますので、発電量期待できます！ |
